什么是晶圆电阻,精密晶圆电阻有什么特点?

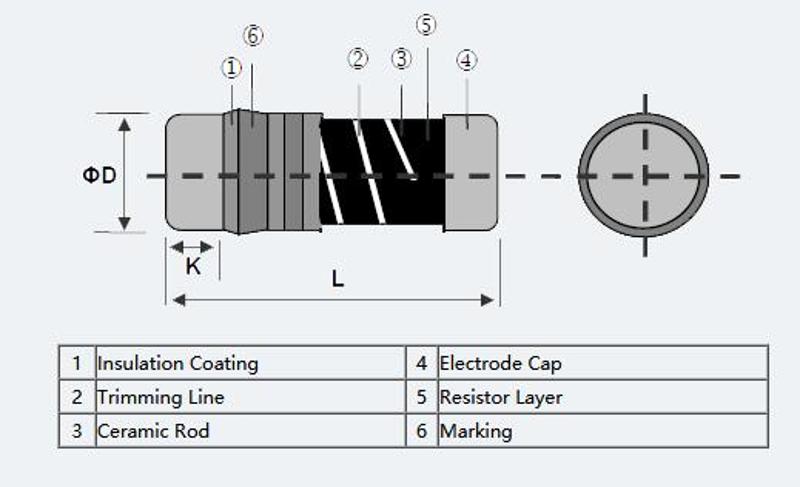

晶圆电阻是一种金属膜柱状电阻,晶圆电阻又可称为圆柱型电阻、无脚电阻、或无引线电阻,主要用于表面贴装加工程序。晶圆电阻在功能上,机械结构上,电气特性上,安全性上,明显优于贴片电阻或者晶片电阻,晶圆电阻杂音比厚膜晶片电阻器更低,电极强度高于晶片电阻器。

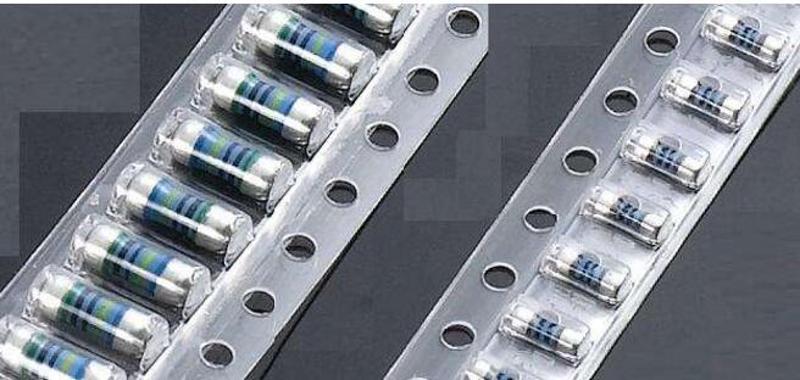

常见晶圆电阻称呼比较多,有时候称晶圆电阻叫做金属膜柱状电阻,柱状电阻,色环贴片电阻,无脚电阻,无引线电阻,其实这种都是指晶圆电阻。目前部分晶圆电阻厂家的封装有0102,0204,0207等多种晶圆电阻封装尺寸。晶圆电阻介于贴片电阻与直插电阻之间,主要适用于电流较大、耐高压冲击、安全性要求高的高阶电路中。


晶圆电阻与直插电阻区别

晶圆电阻与直插电阻相比,由于去掉了引线,因此晶圆电阻有很大的降低了直插电阻在高频时引线所产生的寄生电感,同时晶圆电阻能够解决直插电阻小阻值中精度与温度系数无法提高的难题,与片状电阻相比,晶圆电阻由于更大的表面面积使之耐电流,耐高压的性能大大提升,不论晶圆电阻在功能上,机械结构上,电气特性上,或安全性上,都明显优于常规贴片电阻和插件电阻。




什么是精密晶圆电阻

精密电阻中常常看到一种精密晶圆电阻,在精密电阻往往和高精度电阻关联到一起,精度代表电阻阻值的准确性,精密晶圆电阻就是其中一种非常重要的精密电阻器,在许多生电阻商中,精密电阻的种类并不多,有贴片精密电阻和插件精密电阻居多,精密晶圆电阻相对于其他两种类型来说数量方面相对较少。精密晶圆电阻使用外部环境的湿气,甚至是腐蚀性的气体,精密晶圆电阻在焊接,精密晶圆电阻提隆,脉冲,过载,静电,辐射等等过程中对精度都有一定的影响。



对于精密晶圆电阻影响电阻精度的应力比较多,都会精密晶圆电阻的阻值产生变化,所有在使用精密晶圆电阻的时候需要进严格的流程,避免因各种应力而影响精密晶圆电阻的电阻精度,这样既可以有效的提高精密晶圆电阻的使用率,也可以减少精密晶圆电阻损坏而带来的损失。
