绕线电阻和金属膜电阻有什么区别_绕线电阻和金属膜电阻的区别介绍


一、线绕电阻器介绍
  线绕电阻器是用康铜、锰铜或镍络合金丝在陶瓷骨架上绕制而成的一种电阻器,表面有保护漆或玻璃釉。分固定式和可调式两种。

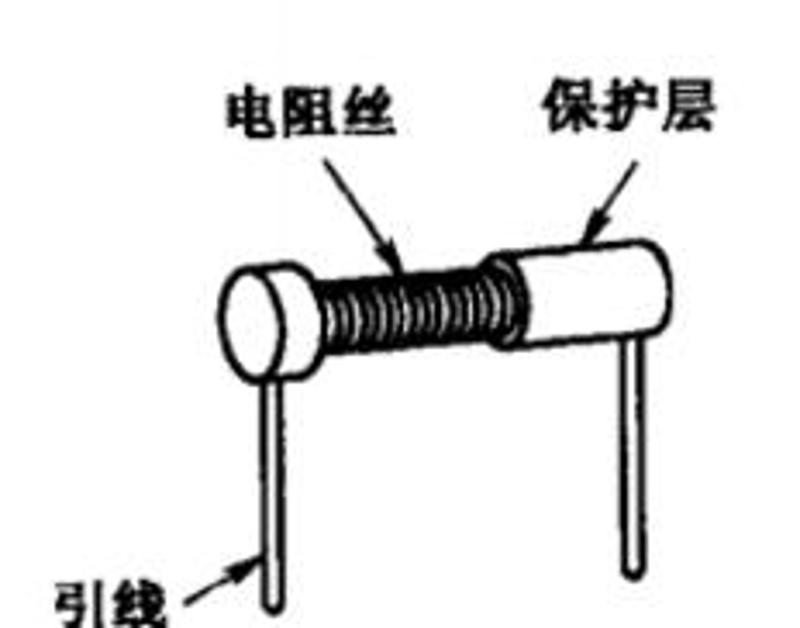

  线绕电阻器是较常用的电阻器之一,结构如下图所示。线绕电阻器的电阻体是电阻丝,将电阻丝绕在陶瓷骨架上,连接好引线,表面涂敷一层玻璃釉或绝缘漆即制成线绕电阻器。

绕线电阻和金属膜电阻有什么区别_绕线电阻和金属膜电阻的区别介绍

  绕线电阻特性:
  1.不燃性绕线涂装电阻器

  2.耐高压冲击

  3.散热快

  4.短时间过负载性能好

  5.低杂音

  6.阻值经年无变化

  7.误差范围:±5%,±2%,±1%

  8.功率范围:1/2W~10W

绕线电阻和金属膜电阻有什么区别_绕线电阻和金属膜电阻的区别介绍

  绕线电阻优缺点介绍:
  绕线电阻器的优点:阻值精度极高,工作时噪声小、稳定可靠,温度系数小,能承受高温,在环境温度170℃下仍能正常工作。

  绕线电阻器的缺点:体积大、阻值较低,大多在100KΩ以下。另外,由于结构上的原因,其分布电容和电感系数都比较大,不能在高频电路中使用。

  绕线电阻应用领域:
  绕线电阻器主要用来在低频交流电路中发挥降压、分流、负载、反馈、转能、匹配等作用,或在电源电路中起到吸收器和分压器的作用,也可用作震荡回路和变压器内衰减调整及脉冲形成电路中的分流器。此外,也可用于整流器中滤波级电容器的放电和消火花。同时可广泛应用于家电、医疗设备、汽车行业、铁路、航空、军用设备仪器等领域。

绕线电阻和金属膜电阻有什么区别_绕线电阻和金属膜电阻的区别介绍
  二、金属膜电阻介绍
  金属膜电阻器是膜式电阻器(FilmResistors)中的一种。它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜,经过切割调试阻值,以达到最终要求的精密阻值,然后加适当接头切割,并在其表面涂上环氧树脂密封保护而成。由于它是引线式电阻,方便手工安装及维修,用在大部分家电、通讯、仪器仪表上。

  金属膜电阻器就是以特种金属或合金作电阻材料,用真空蒸发或溅射的方法,在陶瓷或玻璃基本上形成电阻膜层的电阻器。这类电阻器一般采用真空蒸发工艺制得,即在真空中加热合金,合金蒸发,使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜电阻器优良。金属膜电阻器的制造工艺比较灵活,不仅可以调整它的材料成分和膜层厚度,也可通过刻槽调整阻值,因而可以制成性能良好,阻值范围较宽的电阻器。

绕线电阻和金属膜电阻有什么区别_绕线电阻和金属膜电阻的区别介绍

  金属膜电阻性能参数:
  温度系数:±100PPM/℃

  功率负荷大、电流噪声小

  稳定性能,高频性能好

  工作温度范围:-55℃~+155℃

  精度:0.25[%],0.5[%],1[%],5[%]

  阻值范围:1Ω~10MΩ

  标称阻值:E-96

  包装方式有带装、散装

绕线电阻和金属膜电阻有什么区别_绕线电阻和金属膜电阻的区别介绍

  金属膜电阻特点:
  1)高热传导瓷心

  2)高稳定性金属皮膜

  3)压合良好之高信赖性端帽

  4)高绝缘及耐溶剂之环氧树脂涂漆

  5)符合MIL&EIA规定之标准色码带

  6)焊锡性良好的导线(根据客户要求可以做铜线引脚和镀锡铜包钢线引脚)

  三、绕线电阻和金属膜电阻的区别
  1、金属膜电阻:是在真空中加热合金,合金蒸发,使瓷棒表面形成一层导电金属膜。改变金属膜的厚度可以控制阻值。这种电阻和碳膜电阻相比: 体积小、噪音低、稳定性好,但成本较高,金属膜电阻色彩亮丽,又可细分为高频、高压、精密的多种类型。多应用在精度要求较高的场合。

  2、线绕电阻 : 线绕电阻器阻值精确、工作稳定、温度系数小、耐热性能好、功率较大但其电阻值较小,分布电感和分布电容较大,制作成本也较高。 适用于低频且精确度要求高的电路。
