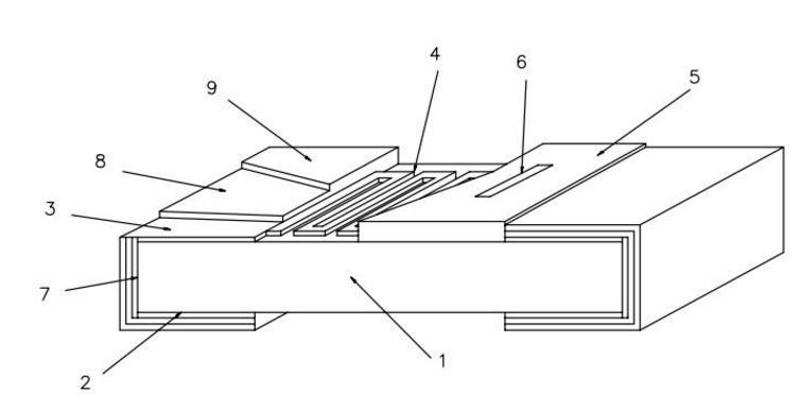

贴片电阻是电阻产品中重要的组成模式，目前市场上除了插件电阻器外一般都是采用贴片电阻器类型，在很多高精度电阻和高精密电阻器中采用贴片形式的电阻越来越多，而且很多插件电阻未来适应客户需求，很多电阻厂家也推广相应型号的贴片电阻器。目前从贴片电阻器的结构中，我们发现贴片电阻有贴片电阻器电极和贴片电阻器保护膜，下面我们来分析贴片电阻器电极和保护膜都有哪些优点和作用。

贴片电阻器保护膜
贴片电阻保护膜是将保护膜覆盖在电阻膜上，主要是为了保护贴片电阻的电阻体。贴片电阻保护膜一方面起机械保护作用，另一方面使贴片电阻体表面具有绝缘性，避免电阻与邻近导体接触而产生故障。贴片电阻保护膜在电渡中间电极的过程中，还可以防止电渡液对电阻膜的侵蚀而导致电阻性能下降。贴片电阻保护膜一般是低熔点的玻璃浆料，经印刷烧结而成。

贴片电阻电极是为了保证电阻器具有良好的可焊性和可靠性,一般采用三层电极结构:内、中、外层电极.内层电极是连接电阻体的内部电极,其电极材料应选择与电阻膜接触电阻小，与陶瓷基板结合力强以及耐化学性好，易于施行电镀作业。贴片电阻电极一般用银钯合金印刷烧结而成，中间层电极是镀镍层，又称阻挡层。贴片电阻电极贴片电阻电极的镀镍层作用是提高电阻器在焊接时的耐热性，缓冲焊接时的热冲击。贴片电阻电极的镀镍层还可以防止银离子向电阻膜层的迁移，避免造成内部电极被蚀现象(内部电极被焊料所熔蚀)外层电极锡铅层，又称可焊层.其作用是使电极有良好的可焊性，延长电极的保存期，贴片电阻电极一般用锡铅系合金电镀而成。
